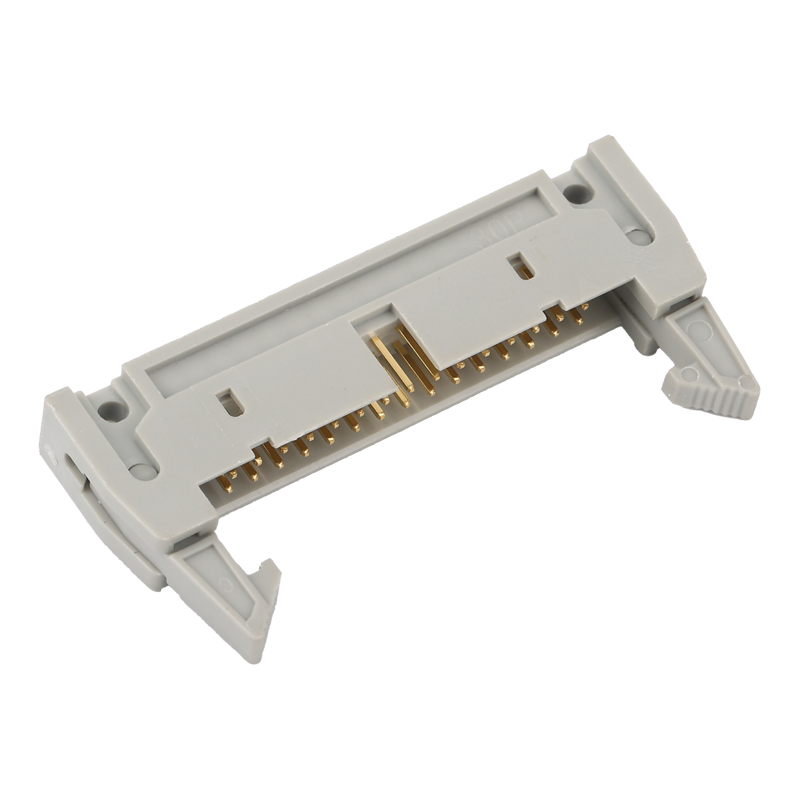

El encabezado de caja de DGYZCONN 90 grados doble dobla la fila doble es una solución innovadora para conexiones complejas de dispositivos internos, diseñadas para electrónica, computadoras industriales y sistemas de comunicación. Como modelo destacado en la serie de encabezados de caja, su única estructura de doble devolución de 90 grados se adapta perfectamente a las necesidades de cableado tridimensional de dispositivos compactos. El diseño de doble fila aumenta la densidad de transmisión de la señal, por lo que es una opción ideal para aplicaciones de conector de encabezado con restricciones de espacio. Admitiendo tipos de soldadura SMT, angulados y de ángulo derecho, es compatible con estándares de doble fila de encabezado de caja de 2.54 mm, integrándose fácilmente en varios diseños de placa de circuito.
Con terminales de cobre C2680/C5191 de alta conductividad y aislantes LCP negros (UL94V-0), el conector maneja de manera estable la corriente 3A/PIN de -40 ° C a +105 ° C, cumpliendo con las demandas de circuitos de carga de alta carga. El enchapado de flash de oro, combinado con una base de níquel ≥50u ", mantiene la resistencia de contacto por debajo de los 20 mΩ, asegurando la transmisión de señal de baja pérdida a través de rutas de doble respuesta. Con opciones de 6-64 pines, se adapta a escenarios de conexión de la división de alambre simple a sistemas complejos y es altamente compatible con el encabezado de la caja negra 2.54mm y el encabezado de la caja de cuadros de caja de cajas de 90. Viene en bandeja de plástico estándar + embalaje de cartón, que ofrece personalización ODM/OEM con opciones de color flexibles para dispositivos de grado industrial.
| Attributes |
Details |
| Application |
Mainly for internal device connections; suitable for electronics, industrial computers, communication systems, after-sales parts, etc. |
| Soldering Type |
SMT / Angled / Right-angle |
| Plastic Rows |
Double-row |
| Rated Current |
3A/pin |
| Operating Temperature |
-40°C to +105°C |
| Terminal Material |
C2680; C5191 |
| Insulator Material |
LCP (UL94V-0), Black |
| Processing Temperature Range |
230°C to +260°C |
| Contact Resistance |
Maximum 20M© |
| Contact Plating |
Gold Flash; Nickel layer on base plate ≥50u" |
| Pin Count |
6 - 64 PIN |
| Certifications |
IATF16949, ISO9001, ISO14000 |
| RoHS Compliance |
Yes |
| Materials |
PBT, PA6T, PA9T, LCP |
| Packaging Details |
Standard packaging: plastic tray + carton; customizable according to requirements |
| Service Types |
ODM and OEM services available; color can be customized flexibly |
